如何通过第四章第一节‘半加器’?

2021/09/05405 浏览攻略
如何通过第四章第一节‘半加器’?
题目大意是——左边两个数的和……
大致分两步(因为是要算个二进制数……要想直接求得结果,直接把给出的数字连到结果上?好像不行,没办法直接求,那要怎么把给出的数字算成蓝色数字呢?结果好难求啊,我内心一下子就能算出来了,但要我表达这个结果,简直是强人所难……嗯,那有什么方法呢???好像有了,它不是要我把答案写出来吗,平时上学我们写数字比如681,不也是先写百位6,再写十位8,然后个位1,那这个是不是也可能这样子写呢?好像可以呀,先算算十位……,嗯,好像不行,个位我都不知道有没有进位,我怎么算十位呢,,嗯,那先算个位,然后再算十位吧,,至于有没有百位千位,嗯,好像也会有,先看看个位吧)
(1)先求个位

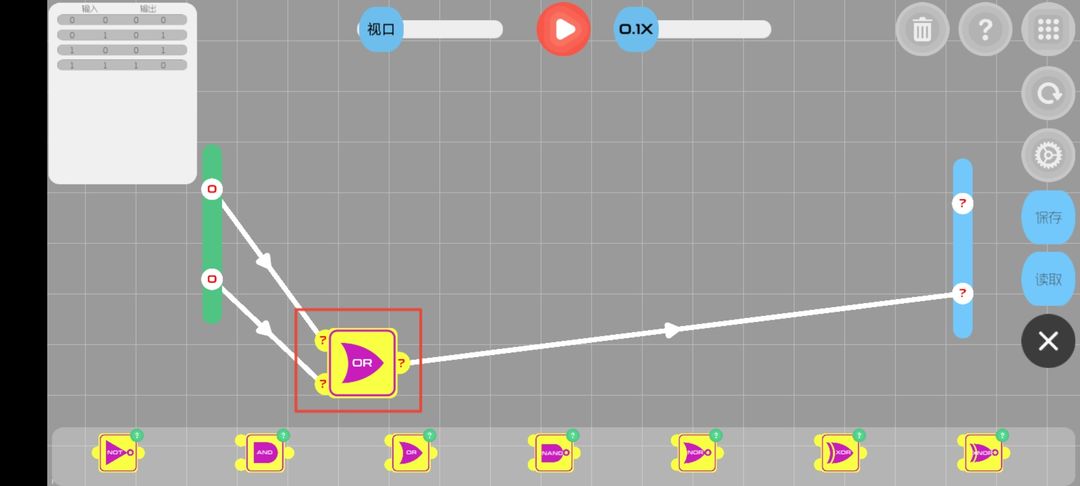

(1-1)如果两个数是0,那么结果肯定0;如果两个数中有个1,那么结果肯定可以有1,那直接连个or吧。吼,召唤无敌小兵【or】!“or,现在任命你为1队队长,以后个位你负责,如果有数字出现,你就亮绿色牌牌说没问题,如果都是0,你就亮红色牌牌反对,听到没有!”,“好的,没问题!”
TapTap

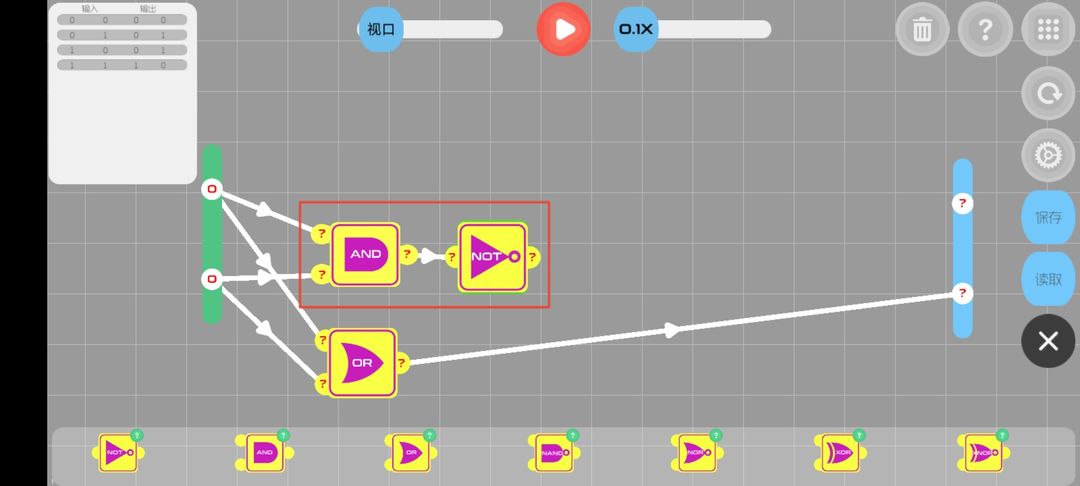

(1-2)但是如果有要进位的话,就是两个数都是1,那得出的二进制数是10,个位还是0啊,嗯,不行,得排除这种情况。当两个数都是1的时候,结果为0。吼!召唤【and】和【not】,“你们两个人看好了,现在你们是2队,当两个数都是1的时候,我要看到你们反对的声音,拿出红色牌子,坚决的给我表示不同意!态度要坚决,知道了吗?”,两人齐声道“知道了!”。
TapTap

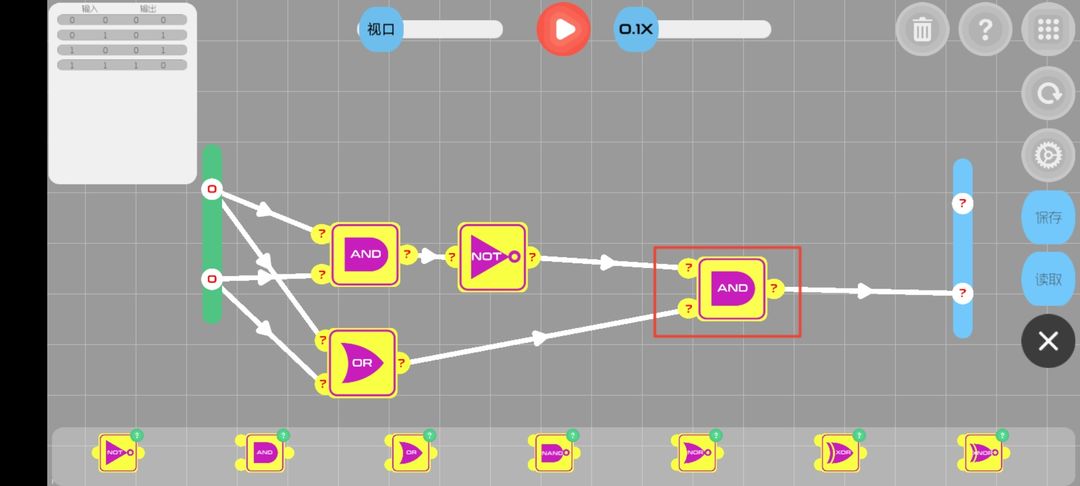

(1-3)最后就综合上面的结果,来个and来判断(1-1)和(1-2)。吼!召唤大统领【and】,“你要考虑上面俩队人的情况,如果【or】说过,你就说过,亮绿色牌牌,但一种情况例外,如果2小队是不行,你就不能同意,尽管二小队大多数时候都是同意的,但是你还是要正确的考虑到所有人的意见然后给出结果,知道了吗?”,大统领【and】说“收到,没问题!”
TapTap
那现在个位不就由各位小兵们算出来了,好了,下一步。
(2)算十位

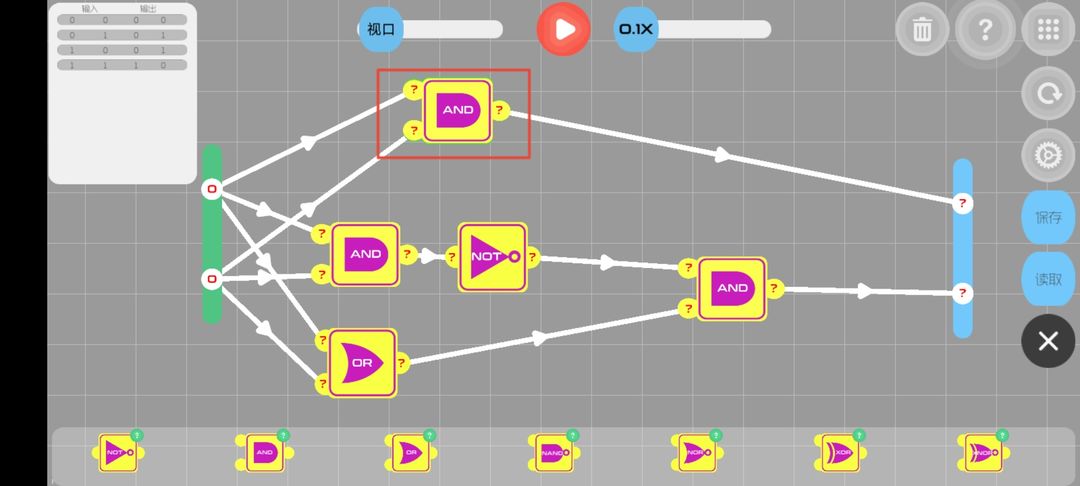

(2-1)俩个个位数顶破天,嗯,最多加起来好像也只能是到十位1,想要进位变0,嗯,也没可能了,就再来个and结束吧。吼!召唤【and】,“你就负责盯紧了,如果两个个位数都是1,那就是要进位,你就喊1,说通过,其他的情况你都可以不用管,知道了吗?”,【and】大声回应到,“明白!”
TapTap
那到此,一个二进制数不就简单写出来了吗?
